Hallo, wenn Sie jemals spät in der Nacht auf Ihrem Boot auf eine unordentliche Schiffsschalttafel gestarrt haben und versucht haben herauszufinden, warum Ihre Navigationslichter flackern oder Ihre Bilgenpumpe mitten im Sturm ausfällt, haben Sie sich wahrscheinlich gefragt: „Wie zum Teufel wähle ich die richtige Kabelgröße für dieses System aus?“ Ich beschäftige mich schon seit Jahren mit der Lieferung von SeekabelnMarinetaugliches Kabelan Skipper, Bootsbauer und Werftleute an der ganzen Küste – und seien wir ehrlich, es gibt keinen allgemeingültigen Spickzettel, aber es gibt einen soliden, praktischen Prozess, der auf der ganzen Linie unzähligen Leuten Kopfschmerzen (und teure Reparaturen) erspart.

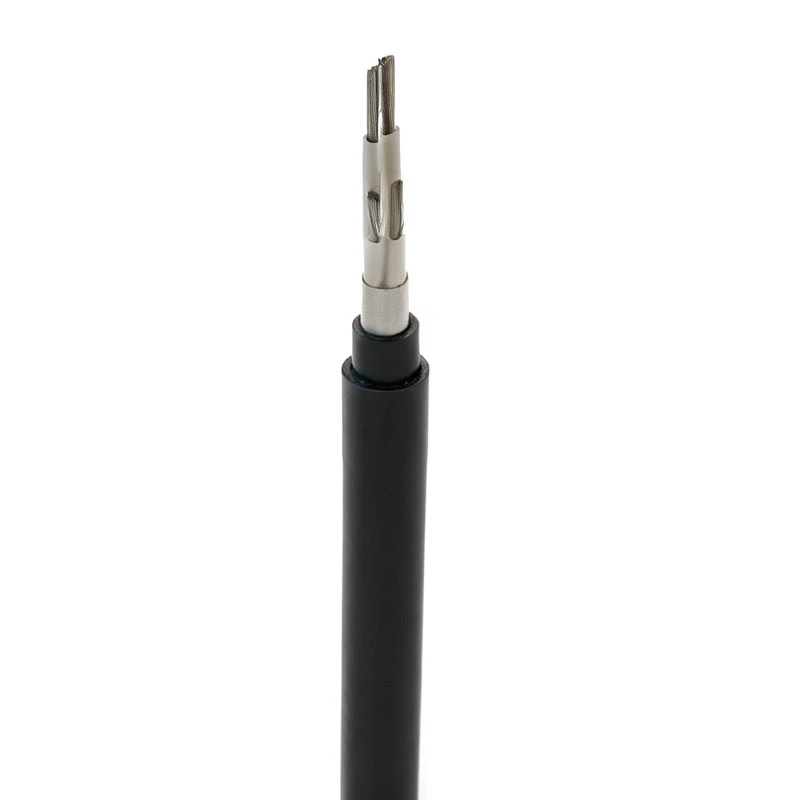

Lassen Sie uns zunächst eines klarstellen: Schiffselektrosysteme unterscheiden sich erheblich von denen in Ihrem Haus. Salzwasser, ständige Vibrationen, Feuchtigkeit und gelegentliche Spritzer (oder vollständiges Untertauchen, wenn die Dinge schiefgehen) bedeuten normale alte Verlängerungskabel oder Haushaltskabel? Sie werden es nicht schaffen. Deshalb machen wir immer DruckMarinetaugliches Kabelals Grundlinie. Aber selbst bei für den Einsatz in der Schifffahrt zugelassenen Geräten kommt es sehr auf die Größe an – zu kleine Kabel überhitzen, verursachen Spannungsabfälle, die Ihre Elektronik zerstören, und können sogar einen Brand auslösen. Überdimensioniert ist reine Geldverschwendung und schwieriger durch enge Schotten zu fahren. Lassen Sie uns das also Schritt für Schritt aufschlüsseln, ohne komplizierten Fachjargon (ich überspringe die seltsamen elektrischen Begriffe, wo ich kann, und erkläre diejenigen, die ich verwenden muss).
Beginnen Sie mit den Grundlagen: Sie benötigen zunächst zwei Kernzahlen. Keine Vermutungen – ziehen Sie den Elektroplan Ihres Bootes heraus, oder wenn Sie etwas nachrüsten, schnappen Sie sich ein Multimeter (oder holen Sie das Handbuch für das Gerät heraus, das Sie mit Strom versorgen), um diese beiden Dinge zu erhalten. Erstens der Gesamtstrom, den Ihr System zieht, gemessen in Ampere. Das ist nicht nur ein Gerät – addieren Sie alles auf diesem Schaltkreis: Navigationslichter, Radios, Wechselrichter, Bilgenpumpen, sogar den kleinen Kühlschrank, den Sie betreiben, wenn Sie vor Anker liegen. Wenn Sie einen 50-Ampere-Trolling-Motor und ein 10-Ampere-GPS haben, sind das insgesamt 60 Ampere für diesen Stromkreis. Zweitens benötigen Sie die Länge der Kabelstrecke – wie weit ist sie von Ihrer Batteriebank (oder Ihrem Unterbrecherfeld) bis zu diesem Gerät? Wenn es ein kleines Fischerboot ist, vielleicht 5 Fuß; Wenn es sich um ein 50-Fuß-Segelboot mit einem entfernten Ankerlicht am Bug handelt, könnten das 40 Fuß sein. Das Überspringen einer dieser Zahlen ist ein Rezept für die Wahl der falschen Größe.
Hier vermasseln die Leute ständig: Sie denken „mehr Verstärker = größeres Kabel“ oder „längere Leitung = größeres Kabel“, aber es ist eine Kombination aus beidem. Der physikalische Teil ist einfach: Elektrizität verliert ein wenig Energie, wenn sie durch Drähte fließt, und dieser Verlust wird in Wärme umgewandelt. Bei einer längeren Laufzeit muss der Strom weiter fließen, sodass der Abfall größer ist – und wenn Sie viele Ampere ziehen, baut sich die Wärme schneller auf. Zu viel Hitze führt dazu, dass die Isolierung Ihres Kabels schmilzt, das Kupfer freiliegt und es zu einem Kurzschluss kommt. Zu großer Spannungsabfall und das 1.000-Dollar-Radar schaltet sich nicht richtig ein, oder Ihre Batterie wird viel schneller entladen, als sie sollte. Die meisten Schifffahrtsleute sind sich einig, dass Sie keinen Spannungsabfall über 3 % bei 12-V-Systemen und 6 % bei 24 V oder 48 V wünschen (da höhere Spannungen von vornherein weniger Abfall haben). Das ist die Faustregel, auf die ich schwöre.
Lassen Sie uns dies anhand eines Beispiels testen, denn Zahlen machen es real. Angenommen, Sie betreiben ein 12-V-Ankerlicht, das 2 Ampere verbraucht, und die Strecke von Ihrem Panel bis zum Bug beträgt 25 Fuß. Schließen wir das an: 2 Ampere, 25 Fuß. Wenn man sich die Größentabellen für Standard-Schiffskabel anschaut, entspricht das einer Stärke von 16. Einfach, oder? Wenn das gleiche Licht nun ein 10-Ampere-LED-Flutlicht für das Deck wäre und die Strecke 50 Fuß beträgt? 10 Ampere, 50 Fuß – Sie springen auf 10 Gauge. Wenn es sich um eine 40-Ampere-Lenzpumpe auf einem 60-Fuß-Segelboot handelt? 40 Ampere, 60 Fuß – Sie benötigen 4-Gauge, keine Frage. Aber warten Sie, schnappen Sie sich nicht einfach eine beliebige Karte von Google – stellen Sie sicher, dass die Karte speziell für den Einsatz auf See und nicht für den Automobil- oder Wohnbereich bestimmt ist. Automobilkarten berücksichtigen möglicherweise nicht die Salzwasserbedingungen oder die höhere Hitze, die Boote erzeugen, und Wohnkarten kommen überhaupt nicht in Frage.
Ein weiterer wichtiger Faktor, von dem ich sehe, dass Bootsbesitzer schlafen, ist der Ort, an dem das Kabel verläuft. Befindet es sich im Freien, in einer Trennwand vergraben oder neben einem Auspuffkrümmer? Wenn es sich in der Nähe einer Wärmequelle befindet, benötigen Sie ein etwas dickeres Kabel, um die zusätzliche Hitze zu bewältigen. Wenn es stark gebogen werden soll – wie ein Kabel, das eine klappbare Badeplattform oder einen ausziehbaren Bogen verbindet –, brauchen Sie esMarine-Flexkabel, das über extra verseilte Kupferdrähte verfügt, um ständigem Biegen standzuhalten, ohne zu brechen. Normales Seekabel ist steif und nicht dafür ausgelegt, sich den ganzen Tag über zu bewegen. Wenn Sie beispielsweise einen Fernscheinwerfer an einer Teleskopstange mit Strom versorgen, ist ein flexibles Kabel nicht verhandelbar und nicht nur ein nettes Accessoire.
Das Verzinnen der Kupferdrähte ist ein weiteres Muss für den Einsatz auf See. Unverzinntes Kupfer korrodiert im Salzwasser sehr schnell und verwandelt sich in ein oder zwei Jahren von glänzendem Kupfer in bröckeligen grünen Schleim. Deshalb ist unser6 mm verzinntes Marinekabel(und alle unsere verzinnten Schiffskabel) sind die erste Wahl für langfristige Zuverlässigkeit. Verzinntes Kupfer hält Salz, Feuchtigkeit und Vibrationen viel besser stand, sodass Ihre Verbindungen dicht bleiben und Ihre Stromversorgung konstant bleibt. Wenn Sie auf verzinnten Draht verzichten, müssen Sie die Kabel alle paar Jahre austauschen, was sowohl mühsam als auch eine Geldverschwendung ist.
Lassen Sie uns nun über bestimmte Systemtypen sprechen, denn die Dimensionierung eines kleinen 12-V-Tagesboots unterscheidet sich deutlich von der eines großen 48-V-Trawlers. Zum Beispiel Steuerkabel an Bord – das sind diejenigen, die Schalter, Alarme und Navigationssteuerungen zwischen dem Steuerstand und dem Maschinenraum betätigen. Ich empfehle immerSchiffssteuerkabelAus diesem Grund sind sie für die störungsfreie Verarbeitung von Niederspannungs-Steuersignalen ausgelegt und verfügen über eine zusätzliche Isolierung, um den rauen Umgebungsbedingungen im Maschinenraum standzuhalten. Für ein einfaches 12-V-Tagesboot mit Batterie, Bilgenpumpe, GPS und Beleuchtung benötigen Sie wahrscheinlich 16-, 14- und 12-Gauge-Kabel für die Kleinteile und vielleicht 8-Gauge-Kabel für die Hauptzuführung von der Batterie. Für ein 24- oder 48-V-System auf einem größeren Boot können Sie tatsächlich eine etwas kleinere Spannung als 12 V verwenden, was gut zu wissen ist, wenn Sie Ihre elektrische Anlage aufrüsten.
Warten Sie außerdem: Verkleinern Sie niemals die Größe, „nur um ein paar Dollar zu sparen“. Ich hatte schon Leute, die zu mir kamen, nachdem sie ein zu kleines Kabel verlegt hatten, das Kabel überhitzt war, durch die Trennwand geschmolzen war und fast ein Feuer entfacht hätte. Die Versicherung hat das nicht übernommen, weil es sich um eine Heimwerkerarbeit mit dem falschen Kabel handelte und sie das ganze Boot neu verkabeln mussten. Das ist viel teurer als der Kauf des Kabels in der richtigen Größe im Voraus. Und ja, Seekabel sind etwas teurer als das Zeug aus dem Baumarkt, aber es ist jeden Cent wert. Es ist für die jeweiligen Bedingungen ausgelegt, verzinnt und hat die richtige Isolierung – hier bekommen Sie, wofür Sie bezahlen.
Lassen Sie uns den Prozess Schritt für Schritt noch einmal durchgehen, um sicherzustellen, dass er anhält, egal um welches Projekt es sich handelt. 1. Addieren Sie alle Verstärker für diesen bestimmten Stromkreis – mischen Sie nicht die Stromkreise, sondern bearbeiten Sie einen nach dem anderen. 2. Messen Sie die genaue Länge der Kabelstrecke von einem Ende zum anderen (verdoppeln Sie sie, wenn Sie sie durch eine Reihe von Schotten und Ecken verlegen, da Sie für den Anschluss an die Klemmen zusätzliche Länge benötigen). 3. Überprüfen Sie, wo das Kabel verlegt ist: in der Nähe von Wärmequellen? Muss dicker sein. Flexen? Besorge dir ein Flexkabel. In einen feuchten Raum gehen? Halten Sie sich an Sachen aus der Dose, die für den Seegebrauch geeignet sind. 4. Schauen Sie sich ein für den Schiffsverkehr spezifisches Spannungsabfalldiagramm an oder verwenden Sie einen Online-Schiffskabel-Dimensionierungsrechner (stellen Sie nur sicher, dass es sich um einen Schiffskabel-Dimensionierungsrechner handelt, nicht für andere Zwecke). 5. Wählen Sie die nächste Stärke, wenn Sie sich am Rande befinden – lieber etwas zu dick als zu dünn.
Und ein Profi-Tipp aus jahrelanger Erfahrung: Beschriften Sie immer jedes Kabel, wenn Sie fertig sind. Verwenden Sie ein Schrumpfetikett oder einen wasserfesten Marker, der weder in der Sonne noch im Salz verblasst. Wenn Sie später ein Teil austauschen oder ein Problem beheben, werden Sie froh sein, dass Sie aufgeschrieben haben, wozu jedes Kabel dient, welchen Durchmesser es hat und wo es verläuft. Wenn etwas nicht mehr funktioniert, müssen Sie nicht mehr raten, welches Kabel zum Navigationslicht oder zum Kabinenlicht führt.
Wenn Sie sich immer noch nicht sicher sind oder eine seltsame Konfiguration haben – etwa einen kundenspezifischen Wechselrichter, einen großen Trolling-Motor oder ein selbstgebautes Hilfsstromversorgungssystem – wenden Sie sich an uns. Wir sind auf Schiffskabel spezialisiert und können Ihnen daher dabei helfen, genau die Größe und den Typ auszuwählen, den Sie benötigen, unabhängig davon, ob es sich um Standardkabel handelt3-adriges Marinekabelfür einfache Schaltungen oder individuelle Längen für größere Projekte. Wir haben mit jedem zusammengearbeitet, vom Wochenend-Skipper bis zum professionellen Schiffbauer, sodass wir wissen, was auf dem Wasser funktioniert, nicht nur auf dem Papier. Gehen Sie bei der Elektrik Ihres Bootes kein Risiko ein – besorgen Sie sich das richtige Kabel in der richtigen Größe von einem Lieferanten, der sich mit Schiffsausrüstung in- und auswendig auskennt.
Lassen Sie uns zum Abschluss noch auf die wichtigsten Erkenntnisse eingehen, damit Sie nicht vergessen: Seekabel sind keine normalen Kabel, verwenden Sie immer zertifiziertes Material. Ampere und Lauflänge sind die beiden nicht verhandelbaren Faktoren für die Dimensionierung. Maximal 3 % Spannungsabfall bei 12 V, 6 % bei höheren Spannungen. Für Salzwasser ist verzinntes Kupfer ein Muss. Flexkabel, wenn es sich bewegt. Sparen Sie sich den billigen Baumarkt-Draht – auf lange Sicht wird es Sie mehr kosten. Wenn Sie Hilfe benötigen, wenden Sie sich einfach an uns und wir können Sie dabei unterstützen.
Referenzen
- Richtlinien des American Bureau of Shipping (ABS) für elektrische Schiffsinstallationen
- National Fire Protection Association (NFPA) 302: Freizeit- und Handelsschiffe
- Standardkabeldimensionierung der Marine Electrical Society (MES) für kleine Boote
